Кабель ППГнг(А)-HF — расшифровка и характеристики

Кабель ППГнг(А)-HF – качественное устройство в категории мощности, которое в процессе эксплуатации совершенно не дает распространяться деструктивным процессам горения. Устройство содержит жилы из высококачественной меди, а также качественную изоляцию и специальную оболочку, которая изготовлена ​​из современных инновационных композиций на полимерной основе, полностью не содержащих галогенов.

Расшифровка кабеля ППГнг(А)-HF

П — изоляция из полимерной композиции
П-оболочка состоит из полимера
Г — без защитного кожуха
нг(А) — по классу А горение не распространяется при группировании
FR — противопожарная защита
HF — не выделяет агрессивных газовых продуктов при горении и тлении

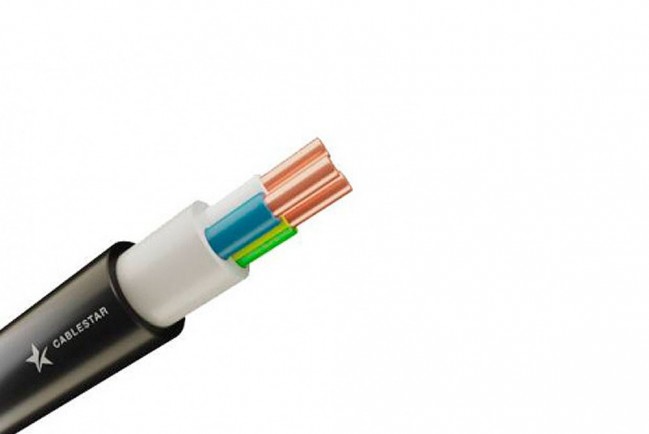

Конструктивные элементы кабеля ППГнг(А)-ВЧ

Токопроводящие жилы медные однопроволочные и многопроволочные ГОСТ 22483 1 или 2 класса .
Изоляция изготовлена ​​из безгалогенной термопластичной полимерной композиции.

Жила:

  • Ноль синего.
  • Заземление желто-зеленое.
  • Одножильный кабель доступен во всех цветах.
  • Скручены в сердцевину..

Внутренняя и внешняя оболочка изготовлена ​​из полимерной композиции, не содержащей галогенов.
При сечении 50 мм² изоляция выполняется слюдяной лентой или стеклолентой.

Технические параметры кабеля ППГнг(А)-ВЧ

  • Климатическое исполнение тип Б, категория размещения 5 по ГОСТ 15150.
  • t работает от -50°С до +50°С.
  • Влажность до 98% при 35°C.
  • Укладка и сборка при отсутствии подогрева осуществляется при t выше +15°С.

При установке минимального радиуса изгиба

  1.  одножильный — более чем в 10 раз больше наружного диаметра;
  2. многожильные — от 7, 5 наружного диаметра .

Кабели категории А не распространяют горение, когда они сгруппированы.

  • Дым от кабелей при горении и тлении не должен приводить к падению светопропускания в испытательной камере более чем на 40 %.
  • Нагрев при работе не должен превышать +70°С.
  • Температура допустимого нагрева проводов при токе короткого замыкания — не более 250 °С. Время короткого замыкания не превышает 5 секунд.
  • Допустимый нагрев в режиме перегрузки — не выше +90 °С.
  • При условии, что кабель не воспламеняется при коротком замыкании, наибольшая температура токоведущей жилы кабеля не должна превышать +400°С
  • Кабель не подвержен плесени.
  • Срок службы кабеля составляет не менее 30 лет, считая со дня изготовления кабеля.

Как и где применять кабели ППГнг(А)-ВЧ

Применяется кабельная продукция для стационарной прокладки осветительных и электрических сетей. Эти кабели предназначены для использования в жилых, жилых, административных, коммерческих и промышленных помещениях, где пожар может стать серьезной угрозой для жизни из-за выделения ядовитых газов и густого дыма, что затрудняет эвакуацию людей.
