Как выбрать обратный клапан для насоса и избежать гидроудара

Обратный клапан — важный элемент в системе водоснабжения с насосом. Его задача — не допустить обратного тока воды, защитить оборудование и стабилизировать давление. Но если выбрать или установить клапан неправильно, он может не только не помочь, но и спровоцировать гидроудар — опасное явление, которое часто становится причиной аварий и выхода из строя насосной станции. В этой статье разберёмся, как правильно выбрать обратный клапан для насоса и как избежать гидроудара, сохранив систему водоснабжения в надёжном рабочем состоянии.

Что такое обратный клапан и зачем он нужен в насосной системе?

Обратный клапан — это автоматическое устройство, которое пропускает воду только в одном направлении, то есть от насоса к потребителю, и блокирует обратный ток. Его установка обязательна в большинстве насосных систем, особенно если:

• используется скважинный насос;
• насос работает в связке с гидроаккумулятором;
• система рассчитана на удержание давления в трубопроводе;
• вода подаётся на высоту или на большое расстояние.

Без обратного клапана, когда насос выключается, вода начинает стекать обратно в скважину или резервуар. Это не только снижает эффективность, но и заставляет насос работать чаще и «всухую», что сильно изнашивает его.

Что такое гидроудар и как он связан с клапаном?

Гидроудар — это резкий скачок давления в трубопроводе, вызванный внезапной остановкой потока воды. В системах с насосом гидроудар может произойти, когда:

• насос резко выключается;
• вода сталкивается с внезапно закрывшимся обратным клапаном;
• в системе нет демпфирующих элементов (расширительных баков, амортизаторов).

На практике это проявляется как глухой удар в трубах, дрожание системы, а иногда — повреждение фитингов, разрушение пластиковых труб и выход из строя оборудования.

Неправильно выбранный или установленный обратный клапан может стать главной причиной гидроудара. Чтобы этого не допустить, нужно учитывать несколько факторов при выборе устройства.

Критерии выбора обратного клапана для насоса

1. Тип механизма: пружинный или поворотный

• Пружинный клапан содержит внутри подпружиненный запорный элемент. Он закрывается быстро, сразу после прекращения давления. Это удобно, но именно такая конструкция чаще всего вызывает гидроудар, потому что резко перекрывает поток.
• Поворотный клапан работает плавнее: створка закрывается под собственным весом или давлением воды, а не силой пружины. Такой клапан реже вызывает удар, но может не подойти при вертикальной установке или в системах с низким давлением.

Вывод: Если есть риск гидроудара, лучше выбирать поворотные или комбинированные клапаны с замедленным закрытием.

2. Материал корпуса

• Латунь — универсальный материал, подходит для большинства бытовых насосов. Долговечный, устойчивый к коррозии.
• Нержавеющая сталь — идеальна для агрессивной среды, глубинных насосов, систем с высоким давлением.
• Пластик — лёгкий и недорогой, но менее надёжный при высоких нагрузках. Подходит для маломощных насосов или вспомогательных систем.

Вывод: Для скважинных и мощных насосов лучше выбирать клапаны из нержавейки или качественной латуни.

3. Диаметр и тип подключения

Обратный клапан должен соответствовать диаметру напорной трубы. Наиболее популярные размеры — 1″, 3/4″, 1/2″. По типу подключения бывают:

• Муфтовые — с внутренней или наружной резьбой, подходят для большинства бытовых установок.
• Фланцевые — используются в системах большого диаметра и высокого давления (в промышленности).
• Межфланцевые — компактные, встраиваются между фланцами.

Вывод: Для бытового насоса подойдёт латунный или нержавеющий муфтовый клапан соответствующего диаметра.

4. Способ установки: горизонтальный или вертикальный

Некоторые модели можно ставить только в горизонтальном положении, особенно поворотные. Пружинные клапаны часто универсальны и подходят для вертикального монтажа.

Важно: если клапан поставлен не в том положении, он может работать неправильно — заклинивать, не закрываться или, наоборот, постоянно блокировать поток.

Вывод: Всегда проверяйте направление стрелки на корпусе клапана и допустимое положение установки.

5. Дополнительные особенности: демпферы, плавное закрытие

Современные обратные клапаны могут иметь замедленное или гидравлически демпфированное закрытие. Это позволяет избежать гидроудара за счёт плавного торможения запорного элемента. Такие модели дороже, но особенно актуальны в системах с частыми включениями/отключениями насоса.

Где устанавливать обратный клапан в насосной системе?

Правильное расположение клапана — один из ключевых факторов для предотвращения гидроудара.

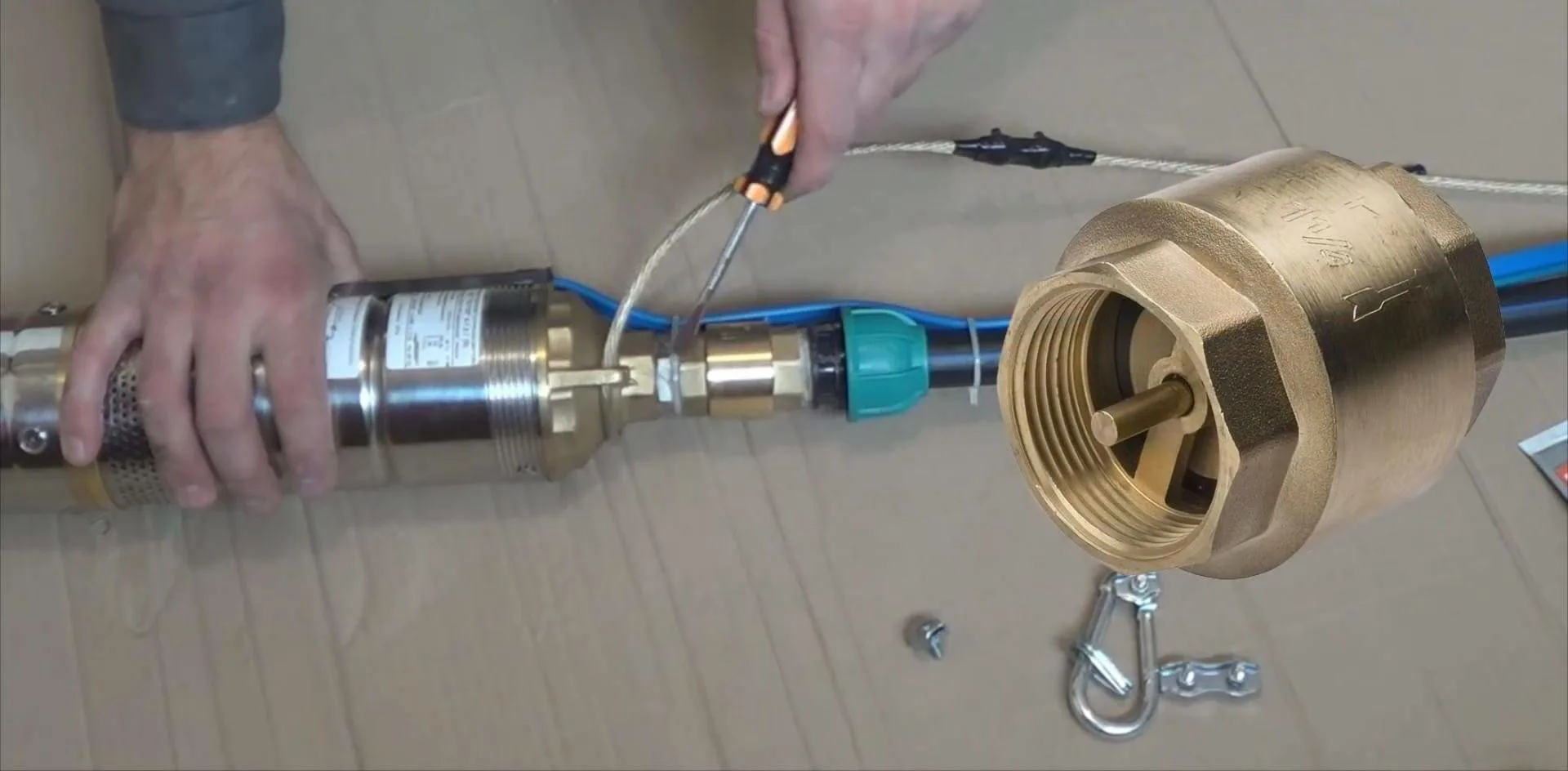

• Для погружного насоса — клапан ставится прямо на выход насоса или в нескольких десятках сантиметров выше в обсадной трубе.
• Для поверхностного насоса с гидроаккумулятором — клапан ставят перед насосом, сразу после заборной трубы, чтобы удерживать воду и сохранять давление.
• Дополнительный клапан иногда устанавливают перед гидроаккумулятором, чтобы система не сбрасывала давление при выключении насоса.

Важно: в ряде систем допустима установка двух клапанов — один внизу, на заборе воды, и второй — ближе к точке подачи. Это повышает стабильность, но требует хорошего согласования с производителем насоса.

Как ещё защититься от гидроудара?

Помимо правильно подобранного клапана, существует ещё несколько способов предотвратить гидроудар:

1. Установить расширительный бак (если его нет). Он будет компенсировать скачки давления.
2. Избегать резких отключений насоса, особенно при ручном управлении.
3. Ставить обратный клапан с амортизатором или функцией медленного закрытия.
4. Регулярно обслуживать клапан, проверять его ход и герметичность.
5. Не использовать избыточное давление — соблюдать рекомендованные параметры системы.

Заключение

Выбор обратного клапана для насоса — это не просто покупка «железки с резьбой». От этого решения зависит стабильность всей водоснабжающей системы и безопасность оборудования. Чтобы избежать гидроудара:

• выбирайте модели с плавным закрытием или поворотные конструкции;
• учитывайте положение установки и тип насоса;
• используйте качественные материалы — латунь или нержавейку;
• не забывайте про расширительный бак как элемент компенсации давления.

Правильно подобранный клапан — залог тишины в трубах, долгой жизни насоса и отсутствия неожиданных проблем.
