Основные методы укрепления траншей при строительных работах

Строительные работы часто требуют рытья траншей — будь то прокладка коммуникаций, фундаментные работы или укрепление склонов. Но если оставить стенки траншеи без поддержки, грунт может осыпаться, создавая угрозу для рабочих и замедляя процесс. Чтобы избежать аварий и обеспечить устойчивость конструкции, применяют разные методы укрепления в том числе траншейные крепи.

В этой статье разберем основные способы, которые используют строители: от классических деревянных распорок до современных геосинтетических материалов. Вы узнаете, какие методы подходят для разных типов грунта, как выбрать надежное решение и на что обратить внимание при монтаже.

Главное — безопасность и долговечность, поэтому важно понимать, как правильно укрепить траншею, чтобы избежать неожиданных обрушений и лишних затрат. Давайте разбираться.

https://i.postimg.cc/Mp2ZCN1R/143-24a399f3.webp

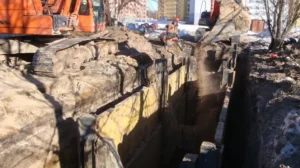

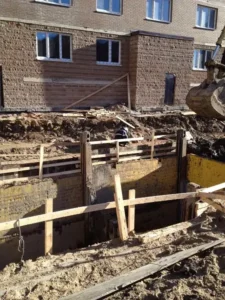

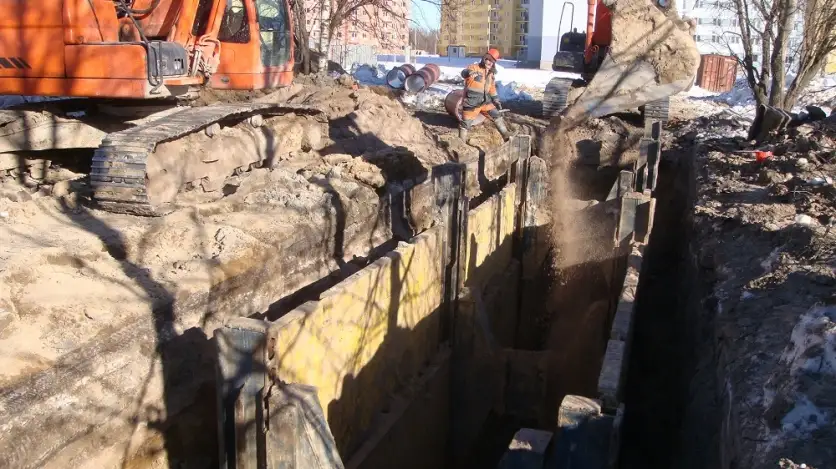

Укрепление траншей с помощью деревянных щитов и распорок

Один из самых старых, но до сих пор востребованных методов — укрепление траншей деревянными щитами и распорками. Этот способ прост, не требует сложного оборудования и подходит для временных или неглубоких (до 3–4 м) выемок в устойчивых грунтах.

Как это работает

1. Щиты – из досок или фанеры устанавливаются вдоль стенок траншеи, распределяя давление грунта.

2. Распорки – брусья или металлические балки фиксируют щиты, не давая им сдвигаться.

3. Дополнительные элементы – иногда используют вертикальные стойки для усиления конструкции.

Плюсы метода

✔ Дешевизна – древесина доступна и легко обрабатывается.

✔ Простота монтажа – не нужна спецтехника, собрать можно прямо на месте.

✔ Универсальность – подходит для разных ширин траншей.

Минусы и ограничения

✖ Недолговечность – дерево гниет во влажном грунте, требует замены.

✖ Не для всех грунтов – в рыхлых или водонасыщенных почвах может не выдержать нагрузку.

✖ Только для временных работ – не подходит для длительной эксплуатации.

Когда выбирать этот способ?

— Ремонт коммуникаций (водопровод, канализация).

— Кратковременные работы (до нескольких недель).

— Участки с плотным, неосыпающимся грунтом.

Если траншея глубокая или грунт неустойчивый, лучше рассмотреть другие методы – например, металлический шпунт или бетонирование.

https://i.postimg.cc/C5r7ZbsT/203-a008fa35.webp

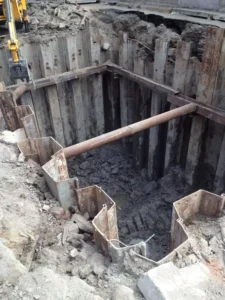

Применение металлических шпунтовых ограждений

Когда нужно укрепить глубокую траншею или работать в сложных грунтах (водонасыщенных, рыхлых или сыпучих), деревянные конструкции уже не справятся. Здесь на помощь приходят металлические шпунтовые ограждения — прочные, долговечные и надежные.

Что такое шпунт и как его используют?

Шпунт — это стальные или реже алюминиевые профилированные листы с замковыми соединениями по краям. Их последовательно погружают в грунт вдоль стенок траншеи, создавая сплошную стену.

Основные этапы монтажа:

1. Погружение шпунтин — с помощью вибромолота, гидравлического пресса или копровой установки.

2. Соединение в единую стену — замки на краях профиля обеспечивают плотное прилегание.

3. Фиксация распорками (при необходимости) — для дополнительной устойчивости.

Преимущества метода

✔ Высокая прочность — выдерживает давление даже в неустойчивых грунтах.

✔ Герметичность — предотвращает просачивание воды в траншею.

✔ Многоразовость — шпунт можно извлечь и использовать повторно.

✔ Глубина применения — подходит для траншей глубиной до 20 м и более.

Недостатки и ограничения

✖ Высокая стоимость — аренда или покупка шпунта обходится дороже деревянных конструкций.

✖ Необходимость спецтехники — требуется оборудование для погружения/извлечения.

✖ Вибрация при забивке — может повредить близлежащие постройки.

Где чаще всего применяют?

— Строительство набережных, причалов, дамб.

— Укрепление стенок котлованов и глубоких траншей.

— Работы в водонасыщенных грунтах (например, при прокладке труб под рекой).

Важно: Шпунтовые ограждения бывают разных типов — Ларсен, плоские, трубчатые. Выбор зависит от грунта и глубины траншеи. Например, профиль Ларсена (в форме желоба) лучше подходит для плотных глинистых почв, а трубчатый шпунт — для каменистых.

Если проект требует надежности и долговечности, металлический шпунт — один из лучших вариантов. Однако для мелких временных траншей его применение не всегда оправдано из-за высокой стоимости монтажа.

Использование геосинтетических материалов для стабилизации грунта

Современные строительные технологии предлагают инновационный подход к укреплению траншей — геосинтетические материалы. Эти полимерные решения особенно эффективны там, где нужно сочетать надежность с экономичностью и минимальным воздействием на окружающую среду.

Что представляют собой геосинтетики?

Это группа материалов на основе полимеров (полиэстера, полипропилена, полиэтилена), включающая:

— Геотекстиль — нетканое или тканое полотно для разделения слоев грунта

— Георешетки — объемные ячеистые конструкции для армирования

— Геомембраны — водонепроницаемые барьеры

— Геосетки — плоские армирующие структуры

Технология укрепления траншей

1. Подготовка траншеи — выравнивание стенок и дна

2. Укладка геоматериала:

— Для слабых грунтов используют комбинацию геотекстиля и георешетки

— В водонасыщенных почвах добавляют геомембрану

3. Обратная засыпка — материал засыпают грунтом с послойным уплотнением

Преимущества метода:

✔ Высокая устойчивость к агрессивным средам

✔ Долговечность (срок службы 50+ лет)

✔ Простота монтажа без тяжелой техники

✔ Экономия на транспортных расходах (материалы легкие)

✔ Экологическая безопасность

Ограничения:

✖ Требует точных расчетов нагрузки

✖ Не подходит для очень глубоких траншей (более 6-8 м)

✖ Чувствительность к механическим повреждениям при монтаже

Области применения:

— Укрепление откосов и склонов

— Строительство дренажных систем

— Прокладка подземных коммуникаций

— Ландшафтные работы на сложных грунтах

Важно: Для достижения максимального эффекта нужно правильно подбирать тип геосинтетика под конкретные условия:

— Плотность геотекстиля (от 150 до 600 г/м²)

— Высота ребер георешетки (50-200 мм)

— Прочность на разрыв (от 20 до 200 кН/м)

Геосинтетические материалы особенно выгодны при масштабных работах, где важны скорость монтажа и долговечность результата. Они позволяют использовать местные грунты для обратной засыпки, что значительно снижает затраты на транспортировку материалов.

Бетонирование стен траншей как метод долговременного укрепления

Когда требуется создать прочное и долговечное укрепление траншеи, способное выдерживать значительные нагрузки десятилетиями, оптимальным решением становится бетонирование стен. Этот метод особенно востребован в городском строительстве и на объектах с повышенными требованиями к безопасности.

Технология бетонирования траншей

Существует два основных подхода к бетонированию:

1. Монолитное бетонирование

— Установка опалубки вдоль стенок траншеи

— Заливка бетонной смеси с обязательным вибрированием

— Демонтаж опалубки после набора прочности (7-28 суток)

2. Использование готовых железобетонных плит

— Монтаж сборных ЖБ-конструкций с помощью крана

— Герметизация швов между плитами

Ключевые преимущества

✔ Исключительная прочность – выдерживает давление любых типов грунтов

✔ Долговечность – срок службы 50+ лет без потери характеристик

✔ Универсальность – подходит для траншей любой глубины и назначения

✔ Гидроизоляционные свойства – при добавлении специальных примесей

Недостатки метода

✖ Высокая стоимость материалов и работ

✖ Требуется время на набор прочности бетона

✖ Необходимость использования спецтехники

✖ Сложность демонтажа при необходимости

Когда выбирать бетонирование?

— Строительство подземных переходов и тоннелей

— Укрепление стенок глубоких котлованов (более 5-6 м)

— Прокладка коммуникаций в сейсмоопасных районах

— Объекты с повышенными требованиями к безопасности

Технические нюансы:

— Толщина бетонной стенки рассчитывается индивидуально (обычно 200-500 мм)

— Обязательно армирование стальными прутьями (диаметр 12-16 мм)

— Для повышения устойчивости часто делают ступенчатый профиль стен

Бетонирование – это выбор в пользу надежности и долговечности. Хотя метод требует значительных затрат, он оправдывает себя на ответственных объектах, где важна максимальная устойчивость конструкции на протяжении десятилетий.

Совет: Для временных сооружений лучше рассмотреть более экономичные варианты, а бетон оставить для капитального строительства.

Механизированные способы укрепления: сваи и анкерные системы

В сложных грунтовых условиях или при работе с глубокими траншеями традиционные методы укрепления могут оказаться недостаточно эффективными. В таких случаях на помощь приходят механизированные технологии — свайные, анкерные системы и траншейные крепи которые обеспечивают максимальную устойчивость даже в самых проблемных условиях.

1. Свайное укрепление стенок траншей

Этот метод предполагает погружение готовых свай или набивку бетонных опор вдоль стен траншеи с последующим монтажом поддерживающих элементов.

Основные виды свай:

— Буронабивные – бетон заливается в предварительно пробуренные скважины

— Забивные – готовые железобетонные или металлические сваи вбиваются в грунт

— Шпунтовые сваи – комбинированный вариант с замковым соединением

Преимущества:

✔ Подходят для глубоких траншей (10+ метров)

✔ Обеспечивают высокую несущую способность

✔ Могут использоваться в водонасыщенных и слабых грунтах

Недостатки:

✖ Требуется спецтехника (сваебойные машины, буровые установки)

✖ Высокая стоимость материалов и работ

✖ Вибрации при забивке могут повредить близлежащие строения

Когда применяют?

— Укрепление котлованов в плотной городской застройке

— Строительство подпорных стен в оползнеопасных зонах

— Работы на участках с высоким уровнем грунтовых вод

https://i.postimg.cc/KzJrVtVk/250-7ca91529.webp

2. Анкерные системы

Анкерное укрепление — это надежная фиксация стенок траншеи при помощи стальных тросов или стержней, закрепленных в устойчивых слоях грунта.

Как это работает?

1. Бурятся наклонные скважины за пределы зоны возможного обрушения

2. Устанавливаются анкерные тяги (стальные тросы или стержни)

3. Производится натяжение и фиксация анкеров

4. Снаружи монтируется обрешетка (из металла или железобетона)

Плюсы технологии:

✔ Позволяет экономить пространство (нет распорок внутри траншеи)

✔ Подходит для очень глубоких выемок

✔ Обеспечивает долговременную стабильность

Минусы:

✖ Требуется точный расчет и профессиональный монтаж

✖ Высокая трудоемкость процесса

✖ Не подходит для рыхлых и сыпучих грунтов

Где используют?

— Крутые откосы и склоны

— Подземные сооружения большой глубины

— Укрепление существующих конструкций

Какой метод выбрать?

Вывод:

Свайные и анкерные системы — это надежное решение для сложных случаев, когда другие методы не справляются. Они требуют серьезных вложений и профессионального подхода, но обеспечивают максимальную безопасность и долговечность конструкции.
